| الهيدروليكي | |||||
| تصنيف | 20 | ||||
| اختبار هيدروليكي للصفائح | 51 | ||||
| اختبار هيدروليكي للمقعد | 37.4 | ||||
| نظام هيدروليكي للمقعد (تم التحقق) | 10 | ||||

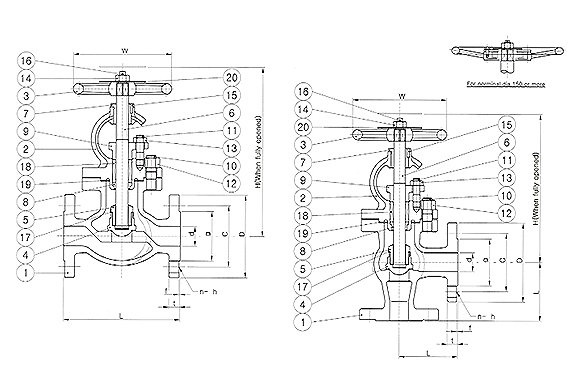

| وحدة الأبعاد : مم | |||||||||||||||
| تصنيف | مقاس | φd | ل | L1 | ح | ح' | شفة الترددات الراديوية | ΦW | |||||||
| φD | φC | ت | ن-φح | ||||||||||||
| 20K JIS F 7313 JIS F 7314 JIS F 7373 JIS F 7474 | 32A | 32 | 190 | 100 | 270 | 250 | 135 | 100 | 18 | 4-19 | 160 | ||||
| 40A | 40 | 200 | 110 | 290 | 265 | 140 | 105 | 18 | 4-19 | 160 | |||||
| 50A | 50 | 230 | 125 | 305 | 275 | 155 | 120 | 18 | 8-19 | 200 | |||||
| 65A | 65 | 270 | 135 | 345 | 305 | 175 | 140 | 20 | 8-19 | 224 | |||||
| 85A | 80 | 300 | 150 | 385 | 340 | 200 | 160 | 22 | 8-23 | 250 | |||||
| 100 أمبير | 100 | 350 | 170 | 440 | 385 | 225 | 185 | 24 | 8-23 | 280 | |||||
| 125 أمبير | 125 | 430 | 200 | 500 | 440 | 270 | 225 | 26 | 8-25 | 315 | |||||
| 150 أمبير | 150 | 500 | 225 | 550 | 485 | 305 | 260 | 28 | 12-25 | 355 | |||||
| قائمة المواد | |||
| لا. | أجزاء | مادة | |
| 1 | جسم | SC480 | |
| 2 | غطاء محرك السيارة | SC480 | |
| 3 | عجلة يدوية | FC200 | |
| 4 | قرص | SCS2 | |
| 5 | مقعد الصمام | SCS2 | |
| 6 | صامولة القرص | SCS2 | |
| 7 | ينبع | SUS410 | |
| 8 | جلبة غطاء المحرك الملولبة | C3604 | |
| 9 | حلقة المقعد | C3604 | |
| 10 | غدة التعبئة | S25C | |
| 11 | مسمار تثبيت | SS400 | |
| 12 | مسمار تثبيت | SS400 | |
| 13 | صامولة سداسية | SS400 | |
| 14 | صامولة سداسية | SS400 | |
| 15 | صامولة سداسية | SS400 | |
| 16 | دبوس القفل | SS400 | |
| 17 | دبوس مشقوق | C2600 | |
| 18 | غسالة قفل القرص | C2801 | |
| 19 | التعبئة والتغليف | جرافيت | |
| 20 | حشية | ممنوع استخدام الأسبستوس | |
| 21 | لوحة الاسم | C2801 | |
| أقصى ضغط تشغيل | ||||||||||||
| تصنيف | 20 | |||||||||||
| بخار بدرجة حرارة 400 درجة مئوية | 23 | |||||||||||
| بخار بدرجة حرارة 350 درجة مئوية | 26 | |||||||||||
| بخار بدرجة حرارة 300 درجة مئوية | 29 | |||||||||||
| بخار بدرجة حرارة 220 درجة مئوية أو أقل | 31 | |||||||||||
| الهواء والغاز والنفط ومياه النبض | 31 | |||||||||||
| مياه نور-شوك بدرجة حرارة 120 درجة مئوية أو أقل | 34 | |||||||||||
