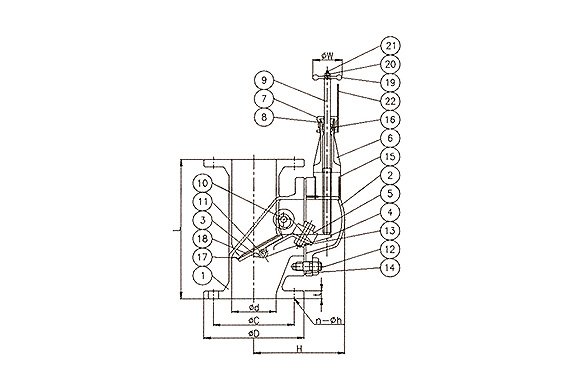

| وحدة الأبعاد : مم | |||||||||
| تصنيف | مقاس | φd | ل | ح | شفة FF | φW | |||
| φD | φC | ت | ن-φح | ||||||
كرة أرضية 5K JIS F 3060 | 50A | 50 | 210 | 135 | 130 | 105 | 14 | 4-15 | 100 |
| 65A | 65 | 240 | 145 | 155 | 130 | 14 | 4-15 | 100 | |
| 80A | 80 | 260 | 155 | 180 | 145 | 14 | 4-19 | 125 | |
| 100 أمبير | 100 | 280 | 175 | 200 | 165 | 16 | 8-19 | 125 | |
| 125 أمبير | 125 | 330 | 195 | 235 | 200 | 16 | 8-19 | 125 | |
| 150 أمبير | 150 | 360 | 215 | 265 | 230 | 18 | 8-19 | 125 | |
زاوية 5K JIS F 3060R | 50A | 50 | 170 | 135 | 130 | 105 | 14 | 4-15 | 100 |
| 65A | 65 | 200 | 145 | 155 | 130 | 14 | 4-15 | 100 | |
| 80A | 80 | 220 | 155 | 180 | 145 | 14 | 4-19 | 125 | |
| 100 أمبير | 100 | 250 | 175 | 200 | 165 | 16 | 8-19 | 125 | |
| 125 أمبير | 125 | 270 | 195 | 235 | 200 | 16 | 8-19 | 125 | |
| 150 أمبير | 150 | 310 | 215 | 265 | 230 | 18 | 8-19 | 125 | |
| قائمة المواد | |||
| لا. | أجزاء | مادة | |
| 1 | جسم | SC480 | |
| 2 | غطاء محرك السيارة | SC480 | |
| 3 | وقال | SC480 | |
| 4 | ذراع | SC480 | |
| 5 | وزن الميزان | الرصاص | |
| 6 | صندوق المغزل | CAC406(BC6) | |
| 7 | صامولة غدة التعبئة | C3604 | |
| 8 | غدة التعبئة | C3604 | |
| 9 | ينبع | SUS304 | |
| 10 | سدادة | SUS304 | |
| 11 | براغي وصواميل | SUS304 | |
| 12 | براغي وصواميل | SUS304 | |
| 13 | مسمار وصامولة | SUS304 | |
| 14 | حشية | ممنوع استخدام الأسبستوس | |
| 15 | حشية | مادة PTFE | |
| 16 | التعبئة والتغليف | جرافيت | |
| 17 | حشية | ممحاة | |
| 18 | غدة حشية | C3604 | |
| 19 | مقبض | FC200 | |
| 20 | صامولة المقبض | C3604 | |
| 21 | دبوس مشقوق | C2600 | |
| 22 | مؤشر | C2801 | |
| وحدة أقصى ضغط تشغيل : كجم/سم² | ||||||||||
| حالة السائل | أقصى ضغط تشغيل | |||||||||
| مياه غير صادمة | 5 | |||||||||
| وحدة أقصى ضغط تشغيل : كجم/سم² | ||||||||||
| اختبار هيدروليكي من شركة شل | 5.1 | |||||||||
| اختبار هيدروليكي للمقعد | 1.0 | |||||||||
