| وحدة الأبعاد : مم | ||||||||||||||
| تصنيف | مقاس | φd | ل | ح | شفة FF | φW | الوزن (كجم) | |||||||
| φD | φC | ت | ن—ف | |||||||||||
| 5K F7301 F7351 | 15أ | 15 | 100 | 130 | 80 | 60 | 9 | 4-12 | 80 | 2.02/1.96 | ||||
| 20A | 20 | 110 | 140 | 85 | 65 | 10 | 4-12 | 100 | 2.86/2.77 | |||||
| 25A | 25 | 120 | 160 | 95 | 75 | 10 | 4-12 | 125 | 3.54/3.41 | |||||
| 32A | 32 | 140 | 170 | 115 | 90 | 12 | 4-15 | 125 | 5.0/4.86 | |||||
| 40A | 40 | 160 | 190 | 120 | 95 | 12 | 4-15 | 140 | 6.48/6.30 | |||||
| 50A | 50 | 210 | 235 | 130 | 105 | 14 | 4-15 | 140 | 11.7 | |||||
| 65A | 65 | 250 | 260 | 155 | 130 | 14 | 4-15 | 160 | 17.0 | |||||
| 16K F7303 F7409 | 15أ | 15 | 110 | 130 | 95 | 70 | 12 | 4-15 | 80 | 2.76/2.70 | ||||
| 20A | 20 | 120 | 140 | 100 | 75 | 14 | 4-15 | 100 | 3.72/3.63 | |||||
| 25A | 25 | 130 | 160 | 125 | 90 | 14 | 4-19 | 125 | 5.20/5.09 | |||||
| 32A | 32 | 160 | 170 | 135 | 100 | 16 | 4-19 | 125 | 6.91/6.77 | |||||
| 40A | 40 | 180 | 190 | 140 | 105 | 16 | 4-19 | 140 | 8.43/8.25 | |||||

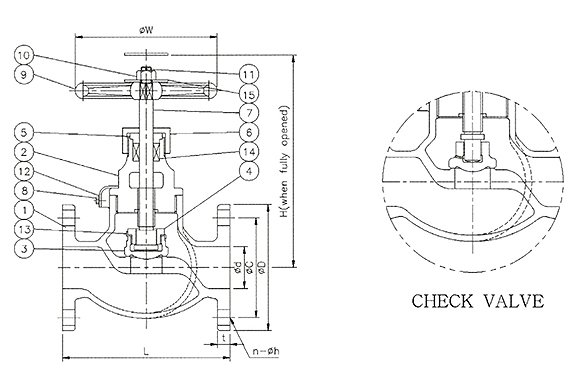

| قائمة المواد | ||||
| لا. | أجزاء | مادة | ||
| 1 | جسم | CAC406(BC6) | ||
| 2 | غطاء محرك السيارة | C3771 | ||
| 3 | قرص | C3771 | ||
| 4 | صامولة القرص | C3604 | ||
| 5 | غدة التعبئة | C3604 | ||
| 6 | صامولة غدة التعبئة | C3604 | ||
| 7 | ينبع | C3771 | ||
| 8 | برغي التثبيت | SUS304 | ||
| 9 | عجلة يدوية | FC200 | ||
| 10 | صامولة سداسية | C3604 | ||
| 11 | دبوس مشقوق | C2600 | ||
| 12 | لوحة القفل | C2600 | ||
| 13 | غسالة قفل القرص | C2600 | ||
| 14 | التعبئة والتغليف | جرافيت | ||
| 15 | لوحة الاسم | C2801 أو SUS304 | ||
| وحدة ضغط الاختبار الهيدروليكي : كجم/ م² | |||||||||||
| تصنيف | 5 | 16 | |||||||||
| صدَفَة | 10.5 | 33 | |||||||||
| مقعد | 7.7 | 24.2 | |||||||||
| وحدة أقصى ضغط تشغيل: كجم/سم² | ||||||||
| تصنيف حالة السائل | 5 | 16 | ||||||
| بخار يصل إلى 205 درجة مئوية | 5 | 16 | ||||||
| الهواء والغاز والنفط ومياه النبض | ||||||||
| مياه غير صادمة | 7 | 22 | ||||||
