| وحدة الأبعاد : مم | |||||||||||||||
| تصنيف | مقاس | φd | ل | ح | شفة FF | φW | |||||||||
| φD | ج | ت | ن-φح | ||||||||||||
| 5K F7301R F7351R | 15أ | 15 | 100 | 130 | 80 | 60 | 9 | 4-12 | 80 | ||||||
| 20A | 20 | 110 | 140 | 85 | 65 | 10 | 4-12 | 100 | |||||||
| 25A | 25 | 120 | 160 | 95 | 75 | 10 | 4-12 | 125 | |||||||
| 32A | 32 | 140 | 170 | 115 | 90 | 12 | 4-15 | 125 | |||||||
| 40A | 40 | 160 | 190 | 120 | 95 | 12 | 4-15 | 140 | |||||||
| 16K F7303R F7409R | 15أ | 15 | 110 | 130 | 95 | 70 | 12 | 4-15 | 80 | ||||||
| 20A | 20 | 120 | 140 | 100 | 75 | 14 | 4-15 | 100 | |||||||
| 25A | 25 | 130 | 160 | 125 | 90 | 14 | 4-19 | 125 | |||||||
| 32A | 32 | 160 | 170 | 135 | 100 | 16 | 4-19 | 125 | |||||||
| 40A | 40 | 180 | 190 | 140 | 105 | 16 | 4-19 | 140 | |||||||

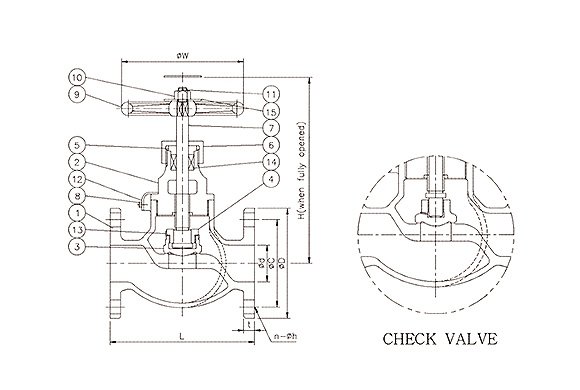

| قائمة المواد | |||
| لا. | أجزاء | مادة | |
| 1 | جسم | SCS13،14،16 | |
| 2 | غطاء محرك السيارة | SCS13،14،16 | |
| 3 | قرص | SCS13،14،16 | |
| 4 | صامولة القرص | SUS304، 316، 316L | |
| 5 | غدة التعبئة | SUS304، 316، 316L | |
| 6 | صامولة غدة التعبئة | SUS304، 316، 316L | |
| 7 | ينبع | SUS304، 316، 316L | |
| 8 | برغي التثبيت | SUS304 | |
| 9 | عجلة يدوية | FC200 | |
| 10 | صامولة سداسية | SUS304 | |
| 11 | دبوس مشقوق | C2600 | |
| 12 | لوحة القفل | SUS304 | |
| 13 | غسالة قفل القرص | SUS304 | |
| 14 | التعبئة والتغليف | جرافيت | |
| 15 | لوحة الاسم | C2801 أو SUS304 | |
| وحدة ضغط الاختبار الهيدروليكي : كجم/سم² | |||||||||||
| تصنيف | 5 | 16 | |||||||||
| صدَفَة | 10.5 | 33 | |||||||||
| مقعد | 7.7 | 24.2 | |||||||||
| وحدة أقصى ضغط تشغيل : كجم/سم² | |||||||||||||
| تصنيف حالة السائل | 5 | 16 | |||||||||||
| بخار يصل إلى 205 درجة مئوية | 5 | 16 | |||||||||||
| الهواء والغاز والنفط ومياه النبض | |||||||||||||
| مياه غير صادمة | 7 | 22 | |||||||||||
