| وحدة ضغط الاختبار الهيدروليكي: كجم/سم² | ||||
| تصنيف | 5 | 10 | 16 | |
| اختبار هيدروليكي للصفائح | 10.5 | 21 | 33 | |
| اختبار هيدروليكي للمقعد | 7.7 | 15.4 | 24.2 | |
| نظام هيدروليكي للمقعد (تم التحقق) | 4 | 4 | 4 | |

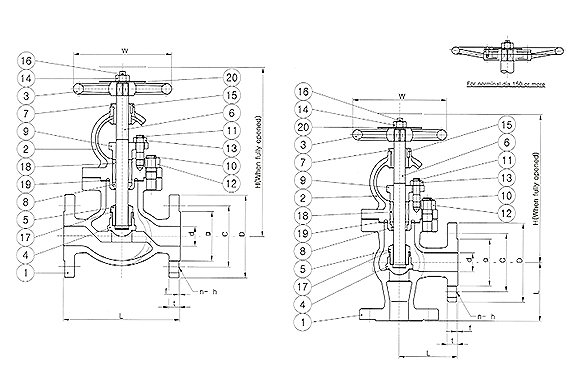

| قائمة المواد | |||
| لا. | أجزاء | مادة | |
| 1 | جسم | SC480 | |
| 2 | غطاء محرك السيارة | SC480 | |
| 3 | عجلة يدوية | FC200 | |
| 4 | قرص | CAC406(BC6) أو SCS2 | |
| 5 | مقعد الصمام | CAC406(BC6) أو SCS2 | |
| 6 | صامولة القرص | SCS2 | |
| 7 | ينبع | SUS403 | |
| 8 | جلبة غطاء المحرك الملولبة | C3604 | |
| 9 | حلقة المقعد | C3604 | |
| 10 | غدة التعبئة | CAC406(BC6) | |
| 11 | مسمار تثبيت | SS400 | |
| 12 | مسمار تثبيت | SS400 | |
| 13 | صامولة سداسية | SS400 | |
| 14 | صامولة سداسية | SS400 | |
| 15 | صامولة سداسية | SS400 | |
| 16 | دبوس القفل | SS400 | |
| 17 | دبوس مشقوق | C2600 | |
| 18 | غسالة قفل القرص | C2801 | |
| 19 | التعبئة والتغليف | جرافيت | |
| 20 | حشية | ممنوع استخدام الأسبستوس | |
| 21 | لوحة الاسم | C2801 | |
| وحدة أقصى ضغط تشغيل : كجم/سم² | ||||
| تصنيف | 5 | 10 | 16 | |
| بخار بدرجة حرارة 300 درجة مئوية | 10 | واحد | ||
| بخار بدرجة حرارة 220 درجة مئوية أو أقل | واحد | 10 | 16 | |
| الهواء والغاز والنفط ومياه النبض | 5 | 12 | 16 | |
| مياه غير معرضة للصدمات بدرجة حرارة 120 درجة مئوية أو أقل | 7 | 14 | 22 | |
| تصنيف | مقاس | φd | ل | L1 | ح | ح' | شفة FF | φW | |||
| φD | φC | ت | ن-φح | ||||||||
| 5K JIS F 7311 JIS F 7312 JIS F 7311R JIS F 7312R | 50A | 50 | 210 | 100 | 270 | 240 | 130 | 105 | 14 | 4-15 | 160 |
| 65A | 65 | 250 | 115 | 300 | 255 | 155 | 130 | 14 | 4-15 | 180 | |
| 80A | 80 | 280 | 130 | 310 | 265 | 180 | 145 | 14 | 4-19 | 180 | |
| 100 أمبير | 100 | 340 | 150 | 360 | 310 | 200 | 165 | 16 | 8-19 | 224 | |
| 125 أمبير | 125 | 410 | 170 | 390 | 330 | 235 | 200 | 16 | 8-19 | 250 | |
| 150 أمبير | 150 | 480 | 190 | 415 | 380 | 265 | 230 | 18 | 8-19 | 280 | |
| 200A | 200 | 570 | 220 | 530 | 450 | 320 | 280 | 20 | 8-23 | 315 | |
| 250 أمبير | 250 | 740 | 275 | 650 | 540 | 385 | 345 | 22 | 12-23 | 355 | |
| 300 أمبير | 300 | 840 | 310 | 740 | 610 | 430 | 390 | 22 | 12-23 | 400 | |
| 10K جيس F 7319 جيس F 7320 جيس F 7471 جيس F 7472 | 50A | 50 | 220 | 120 | 270 | 240 | 155 | 120 | 20 | 4-19 | 160 |
| 65A | 65 | 270 | 130 | 300 | 260 | 175 | 140 | 22 | 4-19 | 200 | |
| 80A | 80 | 300 | 140 | 310 | 265 | 185 | 150 | 22 | 8-19 | 200 | |
| 100 أمبير | 100 | 350 | 160 | 355 | 300 | 210 | 175 | 24 | 8-19 | 250 | |
| 125 أمبير | 125 | 420 | 180 | 415 | 350 | 250 | 210 | 24 | 8-23 | 280 | |
| 150 أمبير | 150 | 490 | 205 | 470 | 400 | 280 | 240 | 26 | 8-23 | 315 | |
| 200A | 200 | 570 | 230 | 565 | 480 | 330 | 290 | 26 | 12-23 | 355 | |
| 250 أمبير | 250 | 740 | 290 | 645 | 535 | 400 | 355 | 30 | 12-25 | 400 | |
| 300 أمبير | 300 | 840 | 320 | 735 | 610 | 445 | 400 | 32 | 16-25 | 450 | |
| 16K JIS F 7309R JIS F 7310R JIS F 7377R JIS F 7378R | 50A | 50 | 220 | 120 | 285 | 255 | 155 | 120 | 16 | 8-19 | 160 |
| 65A | 65 | 270 | 130 | 310 | 270 | 175 | 140 | 18 | 8-19 | 200 | |
| 80A | 80 | 300 | 140 | 340 | 295 | 200 | 160 | 20 | 8-23 | 224 | |
| 100 أمبير | 100 | 350 | 160 | 385 | 330 | 225 | 185 | 22 | 8-23 | 250 | |
| 125 أمبير | 125 | 430 | 200 | 455 | 390 | 270 | 225 | 26 | 8-25 | 315 | |
| 150 أمبير | 150 | 500 | 225 | 510 | 435 | 305 | 260 | 28 | 12-25 | 355 | |
| 200A | 200 | 570 | 250 | 630 | 540 | 350 | 305 | 30 | 12-25 | 450 | |
