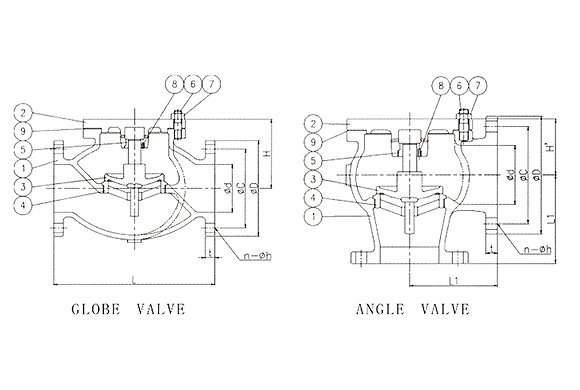

| أبعاد | الوحدة: مم | |||||||||
| تصنيف | مقاس | φd | L/L1 | H/H' | شفة FF | |||||
| φD | φC | ت | ن-φح | |||||||
كرة أرضية 5K | 50A | 50 | 210 | 107 | 130 | 105 | 16 | 4-15 | ||
| 65A | 65 | 250 | 124 | 155 | 130 | 18 | 4-15 | |||
| 80A | 80 | 280 | 129 | 180 | 145 | 18 | 4-19 | |||
| 100 أمبير | 100 | 340 | 146 | 200 | 165 | 20 | 8-19 | |||
| 125 أمبير | 125 | 410 | 166 | 235 | 200 | 20 | 8-19 | |||
| 150 أمبير | 150 | 430 | 188 | 265 | 230 | 22 | 8-19 | |||
زاوية 5K | 50A | 50 | 100 | 77 | 130 | 105 | 16 | 4-15 | ||
| 65A | 65 | 115 | 81 | 155 | 130 | 18 | 4-15 | |||
| 80A | 80 | 130 | 84 | 180 | 145 | 18 | 4-19 | |||
| 100 أمبير | 100 | 150 | 96 | 200 | 165 | 20 | 8-19 | |||
| 125 أمبير | 125 | 170 | 108 | 235 | 200 | 20 | 8-19 | |||
| 150 أمبير | 150 | 190 | 125 | 265 | 230 | 22 | 8-19 | |||
| 200A | 200 | 220 | 157 | 320 | 280 | 24 | 8-23 | |||
| لا. | أجزاء | مادة | |||
1 | جسم | FC200 | |||
| 2 | غطاء محرك السيارة | FC200 | |||
3 | قرص | SCS13 | |||
| 4 | مقعد الصمام | SCS13 | |||
| 5 | شجيرة | C3604 | |||
| 6 | مسمار تثبيت | SS400 | |||
| 7 | صامولة سداسية | SS400 | |||
| 8 | برغي التثبيت | SS400 | |||
| 9 | حشية | ممنوع استخدام الأسبستوس | |||
| اختبار الضغط الهيدروليكي | الوحدة: كجم/سم² | ||||||||||
| تصنيف | 5 | ||||||||||
| فحص هيدروليكي للهيكل | 10.5 | ||||||||||
| فحص مانع لتسرب الماء لمقعد الصمام | 7.7to4 | ||||||||||
| وحدة أقصى ضغط تشغيل : كجم/سم² | |||||||||||
| تصنيف حالة السائل | 5 | ||||||||||
| زيت وماء نابض | 5 | ||||||||||
| مياه غير معرضة للصدمات بدرجة حرارة 120 درجة مئوية أو أقل | 7 | ||||||||||
