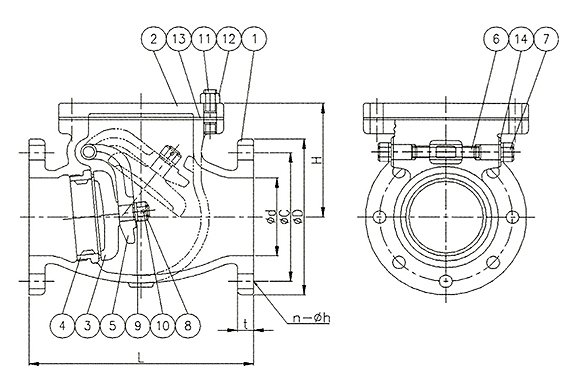

| وحدة الأبعاد : مم | |||||||||||||
| تصنيف | مقاس | φd | ل | ح | شفة FF | ||||||||
| φD | φC | ت | ن-φح | ||||||||||
| 5 كيلومترات | 50A | 50 | 190 | 97 | 130 | 105 | 16 | 4-15 | |||||
| 65A | 65 | 220 | 119 | 155 | 130 | 18 | 4-15 | ||||||
| 80A | 80 | 250 | 129 | 180 | 145 | 18 | 4-19 | ||||||
| 100 أمبير | 100 | 280 | 146 | 200 | 165 | 20 | 8-19 | ||||||
| 125 أمبير | 125 | 330 | 171 | 235 | 200 | 20 | 8-19 | ||||||
| 150 أمبير | 150 | 380 | 198 | 265 | 230 | 22 | 8-19 | ||||||
| 200A | 200 | 460 | 235 | 320 | 280 | 24 | 8-23 | ||||||
| 250 أمبير | 250 | 550 | 290 | 385 | 345 | 26 | 12-23 | ||||||
| 10 آلاف | 50A | 50 | 210 | 109 | 155 | 120 | 20 | 4-19 | |||||
| 65A | 65 | 240 | 126 | 175 | 140 | 22 | 4-19 | ||||||
| 80A | 80 | 270 | 136 | 185 | 150 | 22 | 8-19 | ||||||
| 100 أمبير | 100 | 300 | 153 | 210 | 175 | 24 | 8-19 | ||||||
| 125 أمبير | 125 | 350 | 180 | 250 | 210 | 24 | 8-23 | ||||||
| 150 أمبير | 150 | 400 | 205 | 280 | 240 | 26 | 8-23 | ||||||
| 200A | 200 | 480 | 242 | 330 | 290 | 26 | 12-23 | ||||||
| قائمة المواد | |||
| لا. | أجزاء | مادة | |
| 1 | جسم | FC200 | |
| 2 | غطاء محرك السيارة | FC200 | |
| 3 | قرص | CAC406(BC6) | |
| 4 | مقعد الصمام | CAC406(BC6) | |
| 5 | ذراع | CAC406(BC6) | |
| 6 | مسمار المفصلة | C3604 | |
| 7 | سدادة | C3604 | |
| 8 | صامولة سداسية | C3604 | |
| 9 | غسالة | C2801 | |
| 10 | دبوس مشقوق | C2600 | |
| 11 | مسمار تثبيت | SS400 | |
| 12 | صامولة سداسية | SS400 | |
| 13 | حشية | ممنوع استخدام الأسبستوس | |
| 14 | حشية | مادة PTFE | |
| وحدة ضغط الاختبار الهيدروليكي: كجم/سم² | |||||||||||||
| تصنيف | 5 | 10 | |||||||||||
| فحص هيدروليكي للهيكل | 10.5 | 21 | |||||||||||
| فحص مانع لتسرب الماء لمقعد الصمام | 7.7to4 | 15.4to4 | |||||||||||
| وحدة أقصى ضغط تشغيل : كجم/سم² | |||||||||||||
| تصنيف حالة السائل | 5 | 10 | |||||||||||
| الزيت والماء النابض | 5 | 10 | |||||||||||
| مياه غير معرضة للصدمات بدرجة حرارة 120 درجة مئوية أو أقل | 7 | 14 | |||||||||||
