| وحدة ضغط الاختبار الهيدروليكي : كجم/سم² | |||||||||||||||
| تصنيف | 5 | 10 | 16 | ||||||||||||
| اسمه الحقيقي. | 50-300 أمبير | 350-400 أمبير | 50-200 أمبير | 250-400 أمبير | 50-200 أمبير | ||||||||||
| اختبار هيدروليكي للصفائح | 10.5 | 9 | 21 | 20 | 33 | ||||||||||
| اختبار هيدروليكي للصفائح | 7.7 | 6.6 | 15.4 | 11 | 24.2 | ||||||||||
| نظام هيدروليكي للمقعد (تم التحقق) | 4 | 3 | 4 | واحد | 4 | ||||||||||
| وحدة أقصى ضغط تشغيل: كجم/سم² | |||||||||||||||
| تصنيف | 5 | 10 | 16 | ||||||||||||
| اسمه الحقيقي. | 50-200 أمبير | 250A 300A | 350A 400A | 50-200 أمبير | 250-400 أمبير | 50-200 أمبير | |||||||||
| تقليم | ب | S | ب | ب | ب | S | ب | S | ب | S | |||||
| بخار بدرجة حرارة 230 درجة مئوية أو أقل | واحد | 5 | واحد | واحد | / | 10 | واحد | واحد | واحد | 16 | |||||
| بخار بدرجة حرارة 205 درجة مئوية أو أقل | 5 | 5 | واحد | واحد | 10 | 10 | واحد | واحد | 16 | 16 | |||||
| بخار مشبع | واحد | واحد | واحد | واحد | 10 | 10 | 5 | 5 | واحد | واحد | |||||
| الهواء والغاز | 5 | 5 | 5 | 10 | 10 | واحد | — | 16 | 16 | ||||||
| زيت وماء نابض | 5 | 5 | 5 | 5 | 10 | 10 | 10 | 10 | 16 | 16 | |||||
| مياه غير معرضة للصدمات بدرجة حرارة 120 درجة مئوية أو أقل | 7 | 7 | 7 | 6 | 14 | 14 | 10 | 10 | 22 | 22 | |||||

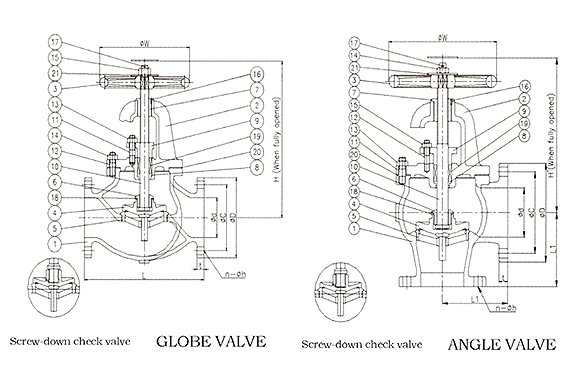

| قائمة المواد | ||||
| لا. | أجزاء | مادة | ||
| 1 | جسم | FC200 | ||
| 2 | بنويت | FC200 | ||
| 3 | عجلة يدوية | FC200 | ||
| 4 | قرص | CAC406(BC6)orSCS2 | ||
| 5 | مقعد الصمام | CAC406(BC6)orSCS2 | ||
| 6 | صامولة مسمار التثبيت | SCS2 | ||
| 7 | صامولة سداسية، جلبة غطاء ملولبة | C3604 | ||
| 8 | حلقة المقعد | C3604 | ||
| 9 | غدة التعبئة | CAC406(BC6) | ||
| 10 | ينبع | SUS403 | ||
| 11 | مسمار تثبيت | SS400 | ||
| 12 | مسمار تثبيت | SS400 | ||
| 13 | صامولة سداسية | SS400 | ||
| 14 | صامولة سداسية | SS400 | ||
| 15 | صامولة سداسية | SS400 | ||
| 16 | دبوس القفل | SS400 | ||
| 17 | دبوس مشقوق | C2600 | ||
| 18 | غسالة قفل القرص | C2600 | ||
| 19 | التعبئة والتغليف | جرافيت | ||
| 20 | حشية | ممنوع استخدام الأسبستوس | ||
| 21 | لوحة الاسم | C2801 | ||
| وحدة الأبعاد : مم | ||||||||||||
| تصنيف | مقاس | Φd | ل | L1 | ح | ح' | شفة FF | ΦW | ||||
| ΦD | ΦC | ت | n-Φh | |||||||||
| 5K JIS F7305 JIS F 7353 JIS F 7306 JIS F7354 | 50A | 50 | 210 | 100 | 270 | 240 | 130 | 105 | 16 | 4-15 | 160 | |
| 65A | 65 | 250 | 115 | 300 | 255 | 155 | 130 | 18 | 4-15 | 180 | ||
| 80A | 80 | 280 | 130 | 310 | 265 | 180 | 145 | 18 | 4-19 | 180 | ||
| 100 أمبير | 100 | 340 | 150 | 360 | 310 | 200 | 165 | 20 | 8-19 | 224 | ||
| 125 أمبير | 125 | 410 | 170 | 390 | 330 | 235 | 200 | 20 | 8-19 | 250 | ||
| 150 أمبير | 150 | 480 | 190 | 415 | 380 | 265 | 230 | 22 | 8-19 | 280 | ||
| 200A | 200 | 570 | 220 | 530 | 450 | 320 | 280 | 24 | 8-23 | 315 | ||
| 250 أمبير | 250 | 740 | 275 | 650 | 540 | 385 | 345 | 26 | 12-23 | 355 | ||
| 300 أمبير | 300 | 840 | 310 | 740 | 610 | 430 | 390 | 28 | 12-23 | 400 | ||
| 350A | 335 | 940 | 360 | 840 | 690 | 480 | 435 | 30 | 12-25 | 500 | ||
| 400 أمبير | 380 | 1050 | 395 | 940 | 770 | 540 | 495 | 30 | 16-25 | 560 | ||
| 10K جيس F7307 جيس F7375 جيس F 7308 جيس F 7376 | 50A | 50 | 220 | 120 | 285 | 255 | 155 | 120 | 20 | 4-19 | 160 | |
| 65A | 65 | 270 | 130 | 310 | 270 | 175 | 140 | 22 | 4-19 | 200 | ||
| 80A | 80 | 300 | 140 | 320 | 275 | 185 | 150 | 22 | 8-19 | 200 | ||
| 100 أمبير | 100 | 350 | 160 | 370 | 315 | 210 | 175 | 24 | 8-19 | 250 | ||
| 125 أمبير | 125 | 420 | 180 | 420 | 360 | 250 | 210 | 24 | 8-23 | 280 | ||
| 150 أمبير | 150 | 490 | 205 | 470 | 405 | 280 | 240 | 26 | 8-23 | 315 | ||
| 200A | 200 | 570 | 230 | 555 | 475 | 330 | 290 | 26 | 12-23 | 355 | ||
| 250 أمبير | 250 | 740 | 290 | 630 | 570 | 400 | 355 | 30 | 12-25 | 450 | ||
| 300 أمبير | 300 | 840 | 320 | 770 | 645 | 445 | 400 | 32 | 16-25 | 500 | ||
| 350A | 335 | واحد | 360 | واحد | 710 | 490 | 445 | 34 | 16-25 | 560 | ||
| 400 أمبير | 380 | واحد | 420 | واحد | 790 | 560 | 510 | 36 | 16-27 | 630 | ||
| 16K JIS F 7309 JIS F7377 JIS F7310 JIS F 7378 | 50A | 50 | 220 | 120 | 285 | 255 | 155 | 120 | 22 | 8-19 | 160 | |
| 65A | 65 | 270 | 130 | 310 | 270 | 175 | 140 | 22 | 8-19 | 200 | ||
| 80A | 80 | 300 | 140 | 340 | 295 | 200 | 160 | 24 | 8-23 | 224 | ||
| 100 أمبير | 100 | 350 | 170 | 385 | 330 | 225 | 185 | 26 | 8-23 | 250 | ||
| 125 أمبير | 125 | 430 | 200 | 455 | 390 | 270 | 225 | 26 | 8-25 | 315 | ||
| 150 أمبير | 150 | 500 | 225 | 510 | 435 | 305 | 260 | 28 | 12-25 | 355 | ||
| 200A | 200 | 570 | 250 | 630 | 540 | 350 | 305 | 30 | 12-25 | 450 | ||
