| وحدة الأبعاد : مم | ||||||||||||
| تصنيف | مقاس | φd | ل | ح | شفة الترددات الراديوية | φW | ||||||
| φD | φC | ت | ن-φح | |||||||||
| 5 كيلومترات | 50A | 50 | 180 | 285 | 130 | 105 | 16 | 4-15 | 125 | |||
| 65A | 65 | 190 | 330 | 155 | 130 | 18 | 4-15 | 140 | ||||
| 80A | 80 | 200 | 380 | 180 | 145 | 18 | 4-19 | 160 | ||||
| 100 أمبير | 100 | 230 | 430 | 200 | 165 | 20 | 8-19 | 180 | ||||
| 125 أمبير | 125 | 250 | 495 | 235 | 200 | 20 | 8-19 | 200 | ||||
| 150 أمبير | 150 | 270 | 560 | 265 | 230 | 22 | 8-19 | 224 | ||||
| 200A | 200 | 290 | 680 | 320 | 280 | 24 | 8-23 | 280 | ||||
| 250 أمبير | 250 | 330 | 800 | 385 | 345 | 26 | 12-23 | 355 | ||||
| 300 أمبير | 300 | 370 | 920 | 430 | 390 | 28 | 12-23 | 400 | ||||
| 350A | 335 | 410 | 1000 | 480 | 435 | 30 | 12-25 | 450 | ||||
| 400 أمبير | 380 | 470 | 1100 | 540 | 495 | 30 | 16-25 | 500 | ||||
| 10 آلاف | 50A | 50 | 200 | 300 | 155 | 120 | 20 | 4-19 | 140 | |||
| 65A | 65 | 220 | 350 | 175 | 140 | 22 | 4-19 | 160 | ||||
| 80A | 80 | 230 | 400 | 185 | 150 | 22 | 8-19 | 180 | ||||
| 100 أمبير | 100 | 250 | 450 | 210 | 175 | 24 | 8-19 | 200 | ||||
| 125 أمبير | 125 | 270 | 520 | 250 | 210 | 24 | 8-23 | 224 | ||||
| 150 أمبير | 150 | 290 | 580 | 280 | 240 | 26 | 8-23 | 250 | ||||
| 200A | 200 | 310 | 700 | 330 | 290 | 26 | 12-23 | 315 | ||||
| 250 أمبير | 250 | 340 | 840 | 400 | 355 | 30 | 12-25 | 400 | ||||
| 300 أمبير | 300 | 380 | 960 | 445 | 400 | 32 | 16-25 | 450 | ||||
| 350A | 335 | 420 | 1050 | 490 | 445 | 34 | 16-25 | 500 | ||||
| 400 أمبير | 380 | 480 | 1150 | 560 | 510 | 36 | 16-27 | 560 | ||||
| أقصى ضغط تشغيل (كجم/سم²) | ||||||||||||
| حالة السائل | القطر الاسمي 200 أمبير أو أقل | القطر الاسمي 250 أمبير أو أقل | ||||||||||
| بخار مشبع | 7 | 5 | ||||||||||
| 0i1 وماء النبض | 10 | 14 | ||||||||||
| مياه غير معرضة للصدمات بدرجة حرارة 120 درجة مئوية أو أقل | 10 | 14 | ||||||||||

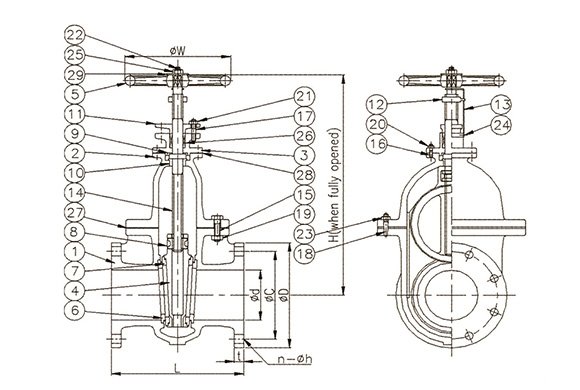

| قائمة المواد | ||
| لا. | أجزاء | مادة |
| 1 | جسم | SC480 |
| 2 | غطاء محرك السيارة | SC480 |
| 3 | صندوق الحشو | SC480 |
| 4 | قرص | SC480 |
| 5 | عجلة يدوية | FC200 |
| 6 | مقعد صمام الجسم | SCS13 |
| 7 | مقعد صمام القرص | SCS13 |
| 8 | قطعة مثبتة ببراغي | CAC406(BC6) |
| 9 | دليل التوجيه | CAC406(BC6) |
| 10 | دليل التوجيه | CAC406(BC6) |
| 11 | غدة التعبئة | CAC406(BC6) |
| 12 | مؤشر | CAC406(BC6) |
| 13 | لوحة المؤشر | C2801 |
| 14 | ينبع | SUS403 |
| 15 | مسمار ملولب، مسمار سداسي الرأس | SS400 |
| 16 | مسمار تثبيت | SS400 |
| 17 | مسمار تثبيت | SS400 |
| 18 | دبوس مدبب ذو خيط | SUS403 |
| 19 | صامولة سداسية | SS400 |
| 20 | صامولة سداسية | SS400 |
| 21 | صامولة سداسية | SS400 |
| 22 | صامولة سداسية | C3604 |
| 23 | صامولة سداسية | SS400 |
| 24 | برغي آلة | C2700 |
| 25 | دبوس مشقوق | C2600 |
| 26 | التعبئة والتغليف | جرافيت |
| 27 | حشية | ممنوع استخدام الأسبستوس |
| 28 | حشية | ممنوع استخدام الأسبستوس |
| 29 | لوحة الاسم | C2801 |
