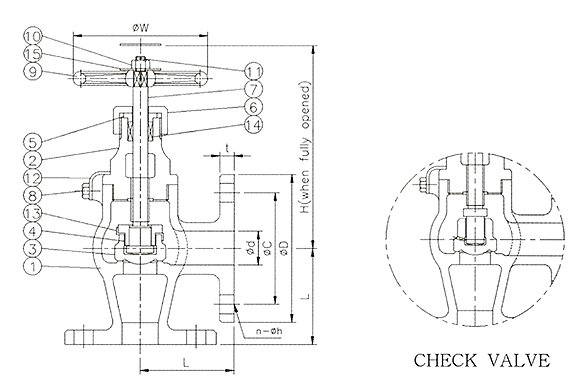

| وحدة الأبعاد : مم | |||||||||||||
| تصنيف | مقاس | φd | ل | ح | شفة FF | φW | الوزن (كجم) | ||||||
| φD | φC | سبعة | ن—ف | ||||||||||
| 5K F7302 F7352 | 15أ | 15 | 55 | 120 | 80 | 60 | 9 | 4-12 | 80 | 1.98/1.92 | |||
| 20A | 20 | 60 | 130 | 85 | 65 | 10 | 4-12 | 100 | 2.73/2.64 | ||||
| 25A | 25 | 65 | 145 | 95 | 75 | 10 | 4-12 | 125 | 3.44/3.30 | ||||
| 32A | 32 | 80 | 150 | 115 | 90 | 12 | 4-15 | 125 | 4.77/4.63 | ||||
| 40A | 40 | 85 | 165 | 120 | 95 | 12 | 4-15 | 140 | 5.99/5.81 | ||||
| 50A | 50 | 100 | 200 | 130 | 105 | 14 | 4-15 | 140 | 10.10 | ||||
| 65A | 65 | 115 | 220 | 155 | 130 | 14 | 4-15 | 160 | 15.60 | ||||
| 16K F7304 F7410 | 15أ | 15 | 70 | 120 | 95 | 70 | 12 | 4-15 | 80 | 2.73/2.67 | |||
| 20A | 20 | 75 | 130 | 100 | 75 | 14 | 4-15 | 100 | 3.65/3.56 | ||||
| 25A | 25 | 85 | 145 | 125 | 90 | 14 | 4-19 | 125 | 5.16/5.02 | ||||
| 32A | 32 | 95 | 150 | 135 | 100 | 16 | 4-19 | 125 | 6.72/6.58 | ||||
| 40A | 40 | 100 | 165 | 140 | 105 | 16 | 4-19 | 140 | 8.13/7.98 | ||||
| قائمة المواد | |||||
| لا. | أجزاء | مادة | |||
| 1 | جسم | CAC406(BC6) | |||
| 2 | غطاء محرك السيارة | C3771 | |||
| 3 | قرص | C3771 | |||
| 4 | صامولة القرص | C3604 | |||
| 5 | غدة التعبئة | C3604 | |||
| 6 | صامولة غدة التعبئة | C3604 | |||
| 7 | ينبع | C3771 | |||
| 8 | برغي التثبيت | SUS304 | |||
| 9 | عجلة يدوية | FC200 | |||
| 10 | صامولة سداسية | C3604 | |||
| 11 | دبوس مشقوق | C2600 | |||
| 12 | لوحة القفل | C2600 | |||
| 13 | غسالة قفل القرص | C2600 | |||
| 14 | التعبئة والتغليف | جرافيت | |||
| 15 | لوحة الاسم | C2801 أو SUS304 | |||
| وحدة ضغط الاختبار الهيدروليكي : كجم/سم² | |||||||||
| تصنيف | 5 | 16 | |||||||
| صدَفَة | 10.5 | 33 | |||||||
| مقعد | 7.7 | 24.2 | |||||||
| وحدة أقصى ضغط تشغيل: كجم/سم² | ||||||||||
| تصنيف حالة السائل | 5 | 16 | ||||||||
| بخار يصل إلى 205 درجة مئوية | 5 | 16 | ||||||||
| الهواء والغاز والنفط ومياه النبض | ||||||||||
| مياه غير صادمة | 7 | 22 | ||||||||
