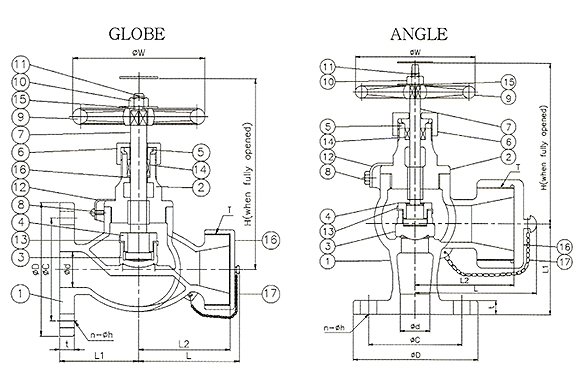

| الأبعاد - وحدة قياس الكرة الأرضية : مم | ||||||||||||||||||||
| تصنيف | الحجم φd | L1 | L2 | ل | ح | تي | FF |  شفة | ||||||||||||
| φD φC t φh | ||||||||||||||||||||
| 5 كيلومترات | 15A 15 | 50 | 60 | 73 | 130 | 80 | 60 | 9 | 4-12 | |||||||||||
| 10 آلاف | 55 | 60 | 73 | 130 | 95 | 70 | 12 | 4-15 | ||||||||||||
| M42x2 | ||||||||||||||||||||
| 5 كيلومترات | 25A 25 | 60 | 65 | 78 | 160 | 95 | 75 | 10 | 4-12 | |||||||||||
| 10 آلاف | 65 | 70 | 83 | 160 | 125 | 90 | 14 | 4-19 | ||||||||||||
| 5 كيلومترات | 40A 40 | 80 | 80 | 128.5 | 190 | M52x2 | 120 | 95 | 12 | 4-15 | ||||||||||
| 10 آلاف | 90 | 85 | 133.5 | 190 | 140 | 105 | 16 | 4-19 | ||||||||||||
| 5 كيلومترات | 105 | 105 | 159.8 | 255 | 130 | 105 | 14 | 4-15 | ||||||||||||
| 50A 50 | M64x2 | |||||||||||||||||||
| 10 آلاف | 110 | 110 | 164.8 | 270 | 155 | 120 | 16 | 4-19 | ||||||||||||
| 5 كيلومترات | 65A 65 | 135 | 140 | 199.8 | 295 | M80x2 | 155 | 130 | 14 | 4-15 | ||||||||||
| 10 آلاف | 135 | 140 | 199.8 | 295 | 175 | 140 | 18 | 4-19 | ||||||||||||
| قائمة المواد | |||||
| لا. | أجزاء | مادة | |||
| 1 | جسم | CAC406(BC6) | |||
| 2 | غطاء محرك السيارة | C3771 | |||
| 3 | قرص | C3771 | |||
| 4 | صامولة القرص | C3604 | |||
| 5 | غدة التعبئة | C3604 | |||
| 6 | صامولة غدة التعبئة | C3604 | |||
| 7 | ينبع | C3771 | |||
| 8 | مسمار التثبيت | SUS304 | |||
| 9 | عجلة يدوية | FC200 | |||
| 10 | صامولة سداسية | C3604 | |||
| 11 | دبوس مشقوق | C2600 | |||
| 12 | لوحة القفل | C2600 | |||
| 13 | غسالة قفل القرص | C2600 | |||
| 14 | التعبئة والتغليف | جرافيت | |||
| 15 | لوحة الاسم | C2801 أو SUS304 | |||
| 16 | كاب | C3771 | |||
| 17 | سلسلة | SUS304 | |||
| الأبعاد - وحدة قياس الزاوية : مم | |||||||||||||||||||
| تصنيف | مقاس | φd | L1 | L2 | ل | ح | تي | ملاك FF F1 | φW | ||||||||||
| φD | φC | ت | ن-φح | ||||||||||||||||
| 5 كيلومترات | 15أ | 15 | 55 | 55 | 68 | 120 | M42x2 | 80 | 60 | 9 | 4-12 | 80 | |||||||
| 10 آلاف | 70 | 60 | 73 | 120 | 95 | 70 | 12 | 4-15 | 80 | ||||||||||
| 5 كيلومترات | 25A | 25 | 65 | 65 | 78 | 145 | 95 | 75 | 10 | 4-12 | 125 | ||||||||
| 10 آلاف | 85 | 70 | 83 | 145 | 125 | 90 | 14 | 4-19 | 125 | ||||||||||
| 5 كيلومترات | 40A | 40 | 85 | 75 | 123.5 | 165 | M52x2 | 120 | 95 | 12 | 4-15 | 140 | |||||||
| 10 آلاف | 100 | 75 | 123.5 | 165 | 140 | 105 | 16 | 4-19 | 140 | ||||||||||
| 5 كيلومترات | 50A | 50 | 100 | 100 | 154.8 | 225 | M64x2 | 130 | 105 | 14 | 4-15 | 160 | |||||||
| 10 آلاف | 120 | 105 | 159.8 | 240 | 155 | 120 | 16 | 4-19 | 160 | ||||||||||
| 5 كيلومترات | 65A | 65 | 130 | 120 | 179.8 | 255 | M80x2 | 155 | 130 | 14 | 4-15 | 200 | |||||||
| 10 آلاف | 130 | 120 | 179.8 | 255 | 175 | 140 | 18 | 4-19 | 200 | ||||||||||
| وحدة ضغط الاختبار الهيدروليكي : كجم/سم² | ||||||||||||
| تصنيف | 5 | 10 | ||||||||||
| صدَفَة | 10.5 | 21.0 | ||||||||||
| مقعد | 7.7 | 15.4 | ||||||||||
| جوبلر | 7 | 14 | ||||||||||
| وحدة أقصى ضغط تشغيل : كجم/سم² | ||||||||
| تصنيف حالة السائل | 5 | 10 | ||||||
بخار بدرجة حرارة 205 درجة مئوية أو أقل | 5 | 10 | ||||||
| هواء، نبضات ماء | 5 | 10 | ||||||
ماء غير صادم أو أقل | 7 | 14 | ||||||
